压力传感器的核心任务，就是把“感受到的压力大小”转换为可测量的电信号。这个转换过程听起来简单，实际上经过了从机械形变到电学量变化的几个环节。

我们以常用的带隔离膜片的扩散硅压力传感器为例，把这条路径拆开看。

第一步：压力作用到隔离膜片上

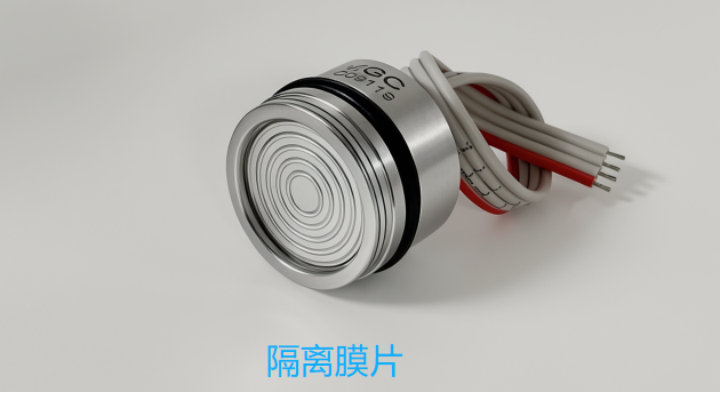

被测介质的压力首先作用在传感器前端的隔离膜片上。这层膜片通常采用不锈钢或合金材料，直接接触被测介质。它的作用是将介质与内部的硅敏感膜片隔离开，避免腐蚀介质、杂质等直接接触硅敏感膜片。

隔离膜片受压后会产生微小形变，形变量虽然很小，但足以将压力传递到内部硅敏感膜片。

第二步：传压介质把压力传递到硅敏感膜片

隔离膜片和硅敏感膜片之间充有硅油。压力通过隔离膜片挤压硅油，硅油再把压力传递到内部的硅敏感膜片上。

之所以用硅油做传递介质，一方面硅油性质稳定，在很宽的温度范围内都能保持接近不可压缩的状态，可以更有效地传递压力；另一方面，硅油和隔离膜片、硅敏感结构之间材料相容性好，长期接触不会发生反应。

到这一步，压力已经 "穿过" 了隔离结构，真正作用到了硅敏感膜片上。

第三步：硅敏感膜片形变，引起电阻变化

硅敏感膜片是一片经过微机械加工的硅片。压力通过硅油作用到膜片上，膜片会产生微小形变，其变化量与压力有关，但实际关系还会受到结构和材料特性的影响。

在硅敏感膜片的特定位置，通过半导体扩散工艺形成压阻元件，常见结构为四个压阻元件组成的惠斯通电桥。

膜片受压变形时，压阻元件所在位置受到拉伸或压缩，硅材料的电阻率随之改变，这就是压阻效应。

简单说，压力让硅膜片发生微小形变，硅膜片上的电阻随之发生变化，电桥因此失去平衡。

第四步：电桥输出电压信号

四个压阻元件组成的惠斯通电桥，在不受压时处于接近平衡的状态，输出端电压接近零。当膜片受压后，桥臂电阻发生变化，电桥失去平衡，输出端就会产生与压力变化对应的差分电压信号。
这个信号通常比较微弱，一般在毫伏级别。

第五步：根据产品结构进行信号调理

对于仅输出桥路信号的压力传感器，前面的电桥输出就是其主要电信号；如果产品内部集成了信号调理电路，还可以进一步对信号进行放大、补偿，转换成标准的工业信号输出。常见的输出形式有：

• 电压输出，如 mV 级或经过放大后的 0-5V、0-10V 等；
• 电流输出，常见为 4–20mA，适合工业现场的远距离传输，抗干扰能力较强；
• 数字输出，如 RS485、CAN 等，可用于与控制系统进行通信。

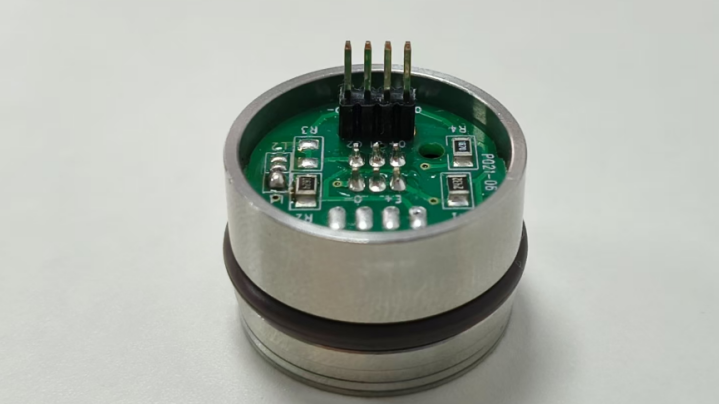

信息输出端

在这个过程中，调理电路还会处理零点修正、温度补偿等，让最终输出更接近真实压力值。

需要注意的是，并非所有压力传感器都具备上述调理和输出功能。

为什么要加隔离膜片这一层？

不带隔离膜片的扩散硅压力传感器，其敏感元件可能直接或通过其他结构接触被测介质，适用范围取决于具体封装和工况。遇到腐蚀性液体、高粘度介质、容易结晶或凝固的介质时，敏感元件及其引线等结构可能受到影响。

采用隔离膜片和传压介质后，被测介质只接触外部膜片，内部敏感芯片与介质隔离，因此可以扩大传感器对不同介质和工况的适应范围。

不同原理的传感器，转换路径略有不同

除了扩散硅压阻式，还有电容式、压电式等其他类型。电容式通过压力引起的膜片位移改变电容参数；压电式则利用材料受力后产生电荷的特性。

但从基本过程来看，它们都是先将压力转换为可感知的物理量，再将这种变化转换为可测量的电信号。

理解“压力→形变→电阻变化→电桥输出”这条路径，再看压力传感器或压力变送器规格书中的零点输出、灵敏度、非线性等参数，就能更容易理解它们分别描述的是测量链条中的哪些特性。
