在工业压力测量中，表压、绝对压力（绝压）和负压是经常出现的概念。其中表压和绝压是两种不同的测量基准，负压则是一种低于大气压的压力状态，并不是与二者并列的第三种基准。

如果选型时只看量程、不确认压力基准，即使量程满足要求，测量结果也可能无法使用。

一、表压、绝压和负压的区别

1. 表压：以当地大气压为参考

表压是被测压力与当地大气压力之间的差值。当被测压力高于大气压力时，表压为正；低于大气压力时，表压为负。

工业现场常见的管路压力、泵出口压力等，通常采用表压测量，具体应以系统设计要求为准。

表压传感器（变送器）以当地大气压为参考来测量压力差，产品上通常设有与大气相通的参考孔。

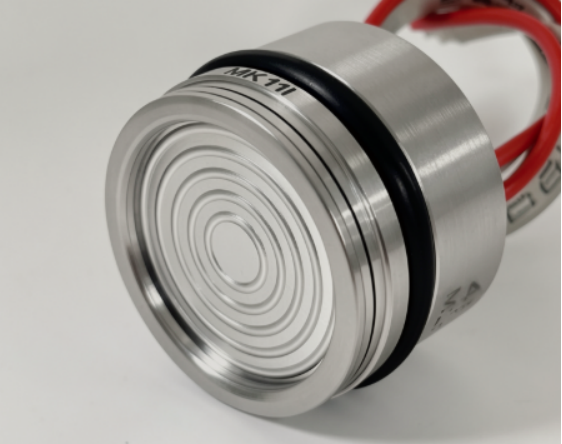

 表压压力传奇器

2. 绝压：以绝对真空为参考

绝压是以绝对真空为零点测得的压力，它不会因为被测压力低于当地大气压力而出现负值。在气体状态监测、真空设备、密封容器及部分需要准确掌握气体压力的场合，绝对压力测量具有实际意义。

绝对压力与表压之间的关系为：

绝对压力 = 表压 + 当地大气压力

举例来说，标准大气压约为 101.3 kPa（工程上常近似取 0.1 MPa 或 1 bar）。当某管路表压为 0 时，其绝对压力约为 101.3 kPa；若当地大气压为 100 kPa、表压为 50 kPa，则绝对压力为 150 kPa。

因此，同一测点的表压会随当地大气压（天气、海拔）小幅变化，而绝对压力反映的是相对于绝对真空的压力值。

3. 负压：低于大气压力的压力状态

工业上所说的负压，通常是指低于当地大气压力的压力状态，也就是负表压。真空吸附设备、抽气管路等场合，可能需要测量负压。

负压量程多为 -100～0 kPa（即 -0.1～0 MPa）；正负压复合量程常见 -0.1～0.6 MPa、-0.1～1.0 MPa等，具体以产品规格为准。负表压越接近 -100 kPa，对应的绝对压力越接近 0，真空程度越高。

需注意，负压传感器测的是负表压，并非绝压；负压常与“真空度”混用，但工程上真空度更常以绝压表示，二者需经大气压换算。

二、三种测量方式应该如何选型？

先明确系统需要“相对于谁”的压力：

l 关心相对大气的变化（一般管路、泵出口）→ 表压；

l 需以真空为基准的真空度（真空包装、干燥、密封腔体）→ 绝压；

l 只测相对大气的负压（吸盘、抽气管路）→ 负压（负表压）；

l 正压负压都存在 → 复合量程。

表1　表压、绝压、负压快速选型对照

此外，确定压力类型后还应关注以下条件：

· 量程：覆盖正常工作压力及预期波动范围，同时考虑可能出现的压力冲击。

· 精度：根据测量误差要求选择，并确认精度指标的定义及适用条件。

· 介质兼容性：核对接触材料与被测介质是否适配。

· 温度条件：确认介质温度、环境温度及温度变化对测量结果的影响。

· 输出信号：确认控制器或采集系统支持的电流、电压或数字通信接口（可参见相关阅读《4-20mA、0-10V、RS485压力变送器有什么区别？如何选型？》）。

表压、绝对压力和负压描述的是测量基准或压力状态，并不代表传感器的工作原理。

三、常见问题（FAQ）

问1：表压绝压怎么快速选？答：关心“相对大气”用表压，“相对真空真实压力”用绝压，以设计图纸标注为准。

问2：同一台表压传感器能测负压吗？答：纯正压量程通常不能，需选正负压复合量程或专门负压量程。

问3：表压读数会小幅变化、绝压更稳定？答：表压参考大气压，大气压随天气、海拔变化；绝压参考固定真空零点，不受影响。

结语

表压、绝对压力和负压传感器的选型，首先要确定测量基准，再结合实际压力范围、精度、介质、温度及输出要求进行匹配。把测量对象和压力基准确认清楚，才能让压力变送器（传感器）输出的数据符合系统的使用要求。
